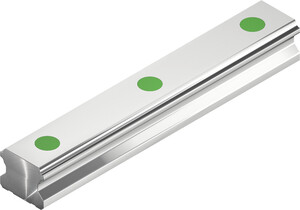

Afmetingen
| Afmetingen | |||
|---|---|---|---|
| WR | Railbreedte | 28 | mm |
| HR | Railhoogte | 23 | mm |
| D | 14 | mm | |
| h | 12 | mm | |
| d | 9 | mm | |
| P | Deling boring | 80 | mm |
| Lmax | Max. lengte (E1 = E2 = P/2) | 3.920 | mm |
| Lmin | Min. lengte | 98 | mm |
| E1/2 min | 9 | mm | |
| E1/2 max | 71 | mm | |
| Gewicht | 4,23 | kg/m | |
| Afmetingen (rail in productielengte) | |||
|---|---|---|---|
| L | Totale lengte | 4.000 +20 | mm |
| E1 | 20 ±0,5 | mm | |
| E2 | 60 +20 | mm | |
HIWIN-coating HICOAT CZS
HICOAT CZS is een zeer dunne zinkcoating die een zeer goede corrosiebescherming biedt, zelfs in radii en afschuiningen. Kleinere kale plekken blijven corrosiebeschermd door het kathodisch beschermingseffect. Dit resulteert in een aanzienlijk langere levensduur in vergelijking met niet-gecoate onderdelen. De CZS-coating is beschikbaar voor de HG-, EG- en CG-series. Meer informatie vindt u in de cataloog "profielrailgeleidingen" onder het hoofdstuk “HIWIN-coatingen voor profielrailgeleidingen”.
HIWIN-coating HICOAT CTS
HICOAT CTS is een dunne chroomlaag die een goede corrosiebescherming en een zeer goede slijtagebescherming biedt. De hoge slijtvastheid is het gevolg van de zeer hoge hardheid van de coating. De CTS-coating is Cr(VI)-vrij en geschikt voor levensmiddelen. Het is beschikbaar voor de HG-, EG-, CG- en WE-series. Meer informatie vindt u in de cataloog "profielrailgeleidingen" onder het hoofdstuk “HIWIN-coatingen voor profielrailgeleidingen”.
| Aanduiding | Categorie | Product | Grootte | Taal |
|---|---|---|---|---|
| Profielrailgeleidingen | Projectblad | Profielrailgeleidingen | 2 MB | |
| Profielrailgeleidingen | Montagehandleiding | Profielrailgeleidingen | 4 MB | |
| CG lineaire geleidingen | Flyer | Profielrailgeleidingen | 0.29 MB | |
| Profielrailgeleidingen | Catalogus | Profielrailgeleidingen | 7 MB |
Langdurige smeereenheid van een profielrailgeleiding
Met de langdurige smeereenheid voor profielrailgeleidingen kunnen smeerintervallen vele malen worden verlengd waardoor het aantal onderhoudsintervallen aanzienlijk minder worden. Afhankelijk van de behoeften kunnen per loopwagen tot twee langdurige smeereenheden worden gemonteerd.
Verplaatsingsweerstand afhankelijk van de smeertoestand
De verplaatsingsweerstand van een loopwagen is afhankelijk van vele factoren, zoals de belading, temperatuur, smeerstof, (vet, vloeibaar vet, olie) hoeveelheid smeerstof, verplaatsingssnelheid, serie, bouwgrootte of het afdichtingssysteem. Een concrete specificatie van de verplaatsingsweerstand is daarom alleen mogelijk met gespecificeerde randvoorwaarden. Een essentiële factor hierbij is het smeerstof en de smeertoestand. Vooral in pas gesmeerde toestand, is de verplaatsingsweerstand aanzienlijk verhoogd. Maar al na een inloopfase van 15 meter is de verplaatsingsweerstand weer met ca. 50% verminderd.
Machinaal of handmatig afschuinen
In de volgende video kunt u zien hoe het afschuinen van randen op profielrailgeleiders machinaal en handmatig in zijn werk gaat.
Montage en demontage van afdekkappen
De afdekkappen dienen om de montageboringen van de profielrails vrij te houden van spanen en vuil. In deze video laten we zien hoe u eenvoudig afdekkappen van staal, messing of kunststof kunt monteren en demonteren.
Werkwijze van een profielrailgeleiding
Een profielrailgeleiding maakt een lineaire beweging met behulp van kogels mogelijk. Door het gebruik van kogels of rollen tussen rail en loopwagen kan een profielrailgeleiding een uiterst precieze lineaire beweging bereiken.
