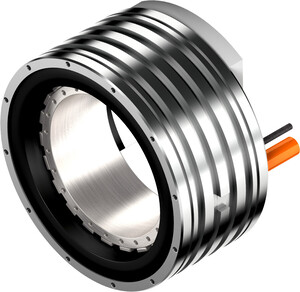

Koppel-/toerentaldiagram (tussenkringspanning: 600 VDC)
Afmetingen
| Momenten en elektrische parameters | |||
|---|---|---|---|
| Tp | Piekmoment (van 1 sec.) | 1.110 | Nm |
| Tc_WC | Continukoppel (WC) | 540 | Nm |
| Ts_WC | Stilstandmoment (WC) | 442 | Nm |
| Ip | Piekstroom (van 1 sec.) | 88,3 | A |
| Ic_WC | Duurstroom (WC) | 32,3 | A |
| Is_WC | Stilstandstroom (WC) | 25,8 | A |
| R25 | Weerstand | 1,8 | Ω |
| L25 | Inductiviteit | 12 | mH |
| Km | Motorconstante | 10,79 | Nm/⎷W |
| Ke | Elektrische tijdconstante | 6,7 | ms |
| Kt | koppelconstante | 17,84 | Nm/A |
| Ku | Spanningsconstante | 10,3 | Veff/(rad/s) |
| Rth_WC | Thermische weerstand (WC) | 0,034 | °C/W |
| Temperatuursensors | PTC SNM 100; PTC SNM 130; Pt1000 | ||
| Umax | Max. tussenkringspanning | 750 | V |
| Max. toerental bij Tc_WC | 261 | min-1 | |
| Max. toerental bij Tp | 131 | min-1 | |
| Nominaal toerental | 261 | min-1 | |
| Mechanische parameters | |||
|---|---|---|---|
| 2p | Aantal polen | 44 | |
| HS | Hoogte stator | 150 | mm |
| Buitendiameter | 310 | mm | |
| J | Massatraagheidsmoment | 0,081 | kgm² |
| Mr | Massa rotor | 7,1 | kg |
| Ms | Massa stator | 28,9 | kg |
