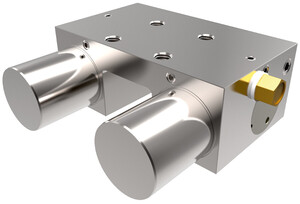

Type :
MKS1501A & PMK15-4
Numéro de référence :
5-003032
| Dimensions | |||
|---|---|---|---|
| Taille de rail | 15 | ||
| Adapté pour type de patin | HGH15, QHH15 | ||
| A | 55 | mm | |
| A1 | 15 | mm | |
| A2 | 5 | mm | |
| B | 58 | mm | |
| B1 | 39 | mm | |
| B2 | 15 | mm | |
| B3 | 15,5 | mm | |
| B4 | 12 | mm | |
| G | M4 | ||
| H | 4,5 | mm | |
| E | 21,5 | mm | |
| T | 4 | mm | |
| F | 8 | mm | |
| G1 | M5 | mm | |
| X1 | 34 | mm | |
| X2 | 17 | mm | |
| Y1 | 34 | mm | |
| Y2 | 5,9 | mm | |
| Caractéristiques techniques | |||
|---|---|---|---|
| Sens de montage | Par le haut | ||
| Force de maintien | 400 | N | |
| Pression de service | 6 | bar | |
| Pression de service max. | 6,5 | bar | |
| Pression d’ouverture min. | 5,5 | bar | |
| Force de maintien avec air PLUS | 1300 | N | |
| Désignation | Catégorie | Produit | Taille | Langue |
|---|---|---|---|---|
| Upínací prvek MKS | Montážní návod | Lineání vedení | 270 KB | |
| Upínací prvek MKS | Datový list | Lineání vedení | 1 MB | |
| Profilové vodicí lišty CG | Leták | Lineání vedení | 299 KB |
