| Dimensions | |||
|---|---|---|---|
| Diamètre nominal de vis | 16 | mm | |
| L | 86 | mm | |
| L1 | 52 | mm | |
| L2 | 52 | mm | |
| L3 | 68 | mm | |
| H | 58 | mm | |
| H1 | 32 | mm | |
| H2 | 22 | mm | |
| H3 | 7 | mm | |
| H4 | 15 | mm | |
| H5 | 15 | mm | |
| D | 28 | mm | |
| B | 37 | mm | |
| B1 | 23 | mm | |
| S1 | 8,4 | mm | |
| S2 | M10 | ||
| S3 | 7,7 | mm | |
| Masse | 0,7 | kg | |
| Schéma de perçage | 1 | ||
| G | M5 | ||
| G | 12 | ||
Type :
GFD16
Numéro de référence :
1-000016
Hint

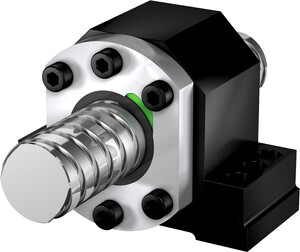

La hauteur d’axe de l’enveloppe GFD est spécifiquement coordonnée aux paliers fixes de type SFA et aux paliers libres de type SLA. L’enveloppe convient au montage de brides-écrous de type DEB-x, DDB-x et FSCDIN.
